祝融环境地源热泵设计：特灵风盘

▌ 品牌背景 /

特灵是全球领先的室内舒适系统和综合设施解决方案供应商，总部位于美国威斯康辛州。自1913年成立以来，始终致力于为客户提供*的采暖、通风和制冷空调系统、服务和零配件支持，以及先进的楼宇自控和财务解决方案。

1885年，挪威移民詹姆士·特灵依靠自己发明的蒸汽加热机在美国威斯康辛州的La Crosse创立了特灵空调公司，其后逐渐发展至今可生产对流散热器、单元式空调机以及大型离心式冷水机组等产品。在全球各地向客户提供从小型家用空调到大型冷水机组，从风机盘管到组合式空气处理机，从涡旋式压缩机到楼宇控制单元等各类满足用户工作和舒适生活所需的空调设备和应用系统。

特灵在100多个国家设有分支机构; 在全球拥有29个生产基地; 员工总数达29,000多。

* 1938年，推出全球*台全封闭直接驱动离心式冷水机组

* 销售网络遍布世界各地，拥有超过350个销售和服务机构分布在92个国家和地区

* 全球规模*大的中央空调制造厂商之一，销售稳居全美中央空调销售前列

* 冷水机组销量占美国市场份额55%以上，中小型机组销量占全美市场份额30%以上

* 拥有世界空调行业中规模*大*先进的科研发展中心

* 优质用户遍布全球

保护大自然，特灵公司积极支持全球公益环保事业

▌产品选用要点 /

1. 机组选用主要控制参数额定风量、出口静压、输入功率、额定供冷量、额定供热量、噪声、水阻等。

2. 特灵风机盘管机组送风量约为250~2500m/h，出口静压小于100Pa（出口静压大于30Pa为高静压型）。

3. 选用机组规格应由房间冷、热负荷以及空气的热湿比等因素确定：

1) 当新风与房间空气参数等焓时，特灵风机盘管机组仅负担围护结构和房间内部产生的冷、热负荷；

2) 当新风焓值大于或小于房间空气焓值时，特灵风机盘管机组应加上或扣除部分新风冷、热负荷；

3) 当新风的绝对含湿量低于房间空气含湿量、可全部负担房间湿负荷时，特灵风机盘管可仅负担房间显热负荷，宜按干工况配置；

4) 当房间显热负荷占有较大比重时，应通过显热平衡计算，校核特灵风机盘管机组的风量。

4. 机组在高档转速下的基本规格应符合表1和表2的规定。

▌ 产品展示 / PRODUCT

产品特点：

特灵风盘是地缘热泵重要组成部分，地源热泵空调系统给客户的价值收益。

舒服度

以水为冷媒，控温稳定，比多联机VRV系统风柔清爽。在制热方面，热量充足，温度调节随心所欲，温暖如春，仅穿单衣即可在室内随意走动，如果采用地板采暖，温度分布人性化，可以享受脚暖头凉的感觉。系统操作简便，可实现远程控制。

节省电费

利用土壤温度和室内温度较高温差，实现“冷、暖、热水”三联供，夏季可以免费提供生活热水，综合节能效率高达40%以上。

系统稳定性高、操作便捷

采用四季温度几乎恒定不变的地下热源，没有制冷量和制热量的衰减，系统安装于室内，不暴露风雨中，免遭大气腐蚀，大大延长了寿命，维护保养方便，保养费用非常低。

▌ 产品展示 / PRODUCT

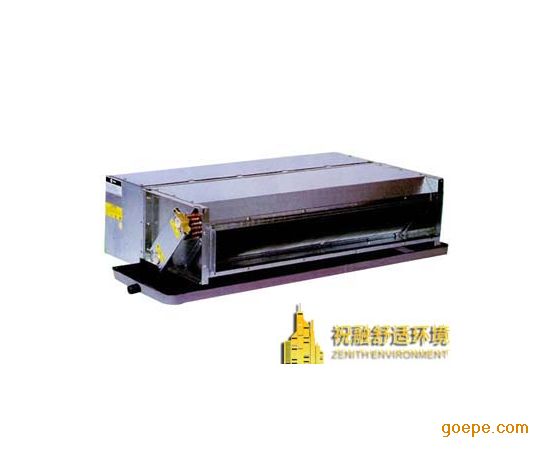

▌特灵空调HFCF特灵风机盘管特点 /

形式多样

风机盘管机组系列规格齐全。有卧式暗装/明装，立式暗装/明装共四种系统，其中卧式暗装机组有九种规格，其它系列均有六种规格，此外提供多种选项，全方位满足用户对技术参数、安装型式、运行维护、空气品质等要求。

工作范围广

标准工况风量160~2560m3/h，制冷量1.16~16.43kW，标准型机组机外余压为12Pa，高静压型机组机外余压为50Pa。

低噪音

机组风机采用大叶轮低转速的前倾式离心式风机，并经过平衡调整，性能稳定。电机为永久分离电容型，配以永久润滑封闭轴承，保证了高效率和低噪音。精巧的箱体结构设计使机组低噪音特点突出。在暗装机组系列中我们更推出一款采用直流无刷电机的风机盘管(DCBL)，使机组的低噪音特点更为突出。

高能效

盘管采用*新研制的波纹式亲水膜翅片，换热高效的同时，提高防飞水和防腐能力。运用先进的机械涨管工艺，加强铜管与翅片接触的紧密度。配合超宽叶轮使换热更加充分，使单位输入功率制冷量超过国内外同类机组的水准。

安装简单，灵活

盘管水管连接为3/4¨内螺纹型式，接头为单体铸造型，可与钢管直接连接。机组采用对称型的设计,接管方向可依现场需要而改变。

防漏设计

采用一次冲压成型的整体式凝结水盘，避免泄漏，杜绝补丁。保温经过特殊设计和加工，更趋完善。无需在水盘上使用镙钉固定，防止水盘锈蚀的可能。

ZENITH---顶点，顶峰的意思；我们的宗旨是为客户打造顶级的地源热泵舒适环境系统！

成立于2002年的祝融环境由高级工程师创办，是国内*早一批从事以地源热泵为核心的舒适环境系统的*公司；专注地源热泵系统15年，拥有多项地源热泵专有技术，特殊的工艺、细致的管理、国内领先的地源热泵特种施工设备；地源热泵系统三分在设备七分在设计和施工，我们通过特殊的工艺，严谨的计算，细致的管理，先进的施工设备，人性化的技术为客户提供节能、舒适、可靠、高效的地源热泵系统；鉴于祝融环境集成的地源热泵系统的优秀品质，中国人保与祝融环境合作为祝融环境集成的地源热泵系统提供质量担保；我们致力于为别墅、会所、排屋等高端客户提供以地源热泵系统为核心
