Menred地暖集分水器

▌ 品牌背景 /

MENRED始创于1995年，于2013年经中国工商总局批准设立无区域性企业集团。

曼瑞德致力于家居舒适系统集成和绿色建筑技术，是一家依托德国曼瑞德有限公司（MENRED GmbH）、曼瑞德自控系统（乐清）有限公司而成长起来的国际化企业集团。曼瑞德着力于绿色建筑与环境技术的研发，从研发到制造、从产品到集成，进而成为全球领先的技术解决方案制定者。曼瑞德集团下设浙江曼瑞德环境技术股份有限公司、浙江恩热舒适系统有限公司、浙江曼瑞德舒适系统有限公司、恩热自控系统（上海）有限公司等成员企业。产品涵盖辐射供暖供冷系统、新风系统、吸尘系统、家居智能系统，暖通自控、采暖自控、供热计量产品，发热电缆、散热器、壁挂炉、PE-Xa交联聚乙烯管道与管件等。

▌ 曼瑞德在中国 /

目前公司拥有三大制造基地，分别位于浙江省乐清经济开发区、嘉兴市南湖区和温州瓯江口新区，嘉兴基地是我们未来的绿色科技园区和舒适系统集成总部；

MENRED品牌在100多个国家和地区注册.在中国北京、上海、西安、重庆等地设立30个代表处，拥有二千多家工程合作伙伴，是中国地暖行业“温控系统”*品牌、“分集水器”*提名奖、中国地暖行业名牌、行业推荐产品，上海建筑行业“产品放心单位和服务诚信”单位，全国控制系统优秀企业。

公司曼瑞德于2011年荣获中国科技部颁发的国家级高新技术企业，主导的“实现更高建筑节能目标的可再生能源高效应用关键技术研究”课题被列入“十二五”国家科技支撑计划。曼瑞德拥有近100项专利技术和14项软件著作权知识产权，产品通过ISO9001国际质量管理体系认证、ISO14000环境保护体系认证、欧盟CE认证、RoHS认证、中国CCC认证、中国计量器具制造许可证等。

曼瑞德牵头或参与修订GB50189《公共建筑节能设计标准》、GB/T29528《阀门用铜合金锻件技术条件》、JGJ142《辐射供暖供冷技术规程》、JB/T11485《小口径铜制电动阀》等国家和行业标准，参与编制《地面辐射供暖系统施工安装》及《辐射供冷末端施工安装》国家建筑设计标准，参与编制北京市、上海市、山东省、河北省地方技术标准。

曼瑞德是南京工业大学、重庆五一技校实习基地，是中国建筑节能协会常务理事、地源热泵和暖通空调委员会副主任委员、中国建筑金属结构协会辐射供暖供冷委员会副主任委员、中国中国制冷学会会员、浙江绿色建筑与节能协会副会长单位。

曼瑞德以美国LEED金级、绿色工业建筑三星标准，建造浙江乐清、浙江嘉兴、瓯江口三大生态产业基地。同时整合全球资源，引进创新技术，与德国伊诺艾克斯INOXE&IBA、德国汉堡阁Halmburger、德国艾兰斯塔ELESTA、西班牙可丽玛CLIMASTAR、瑞士思威楚SWIQU确立战略合作。

▌ 产品特点 / PRODUCT

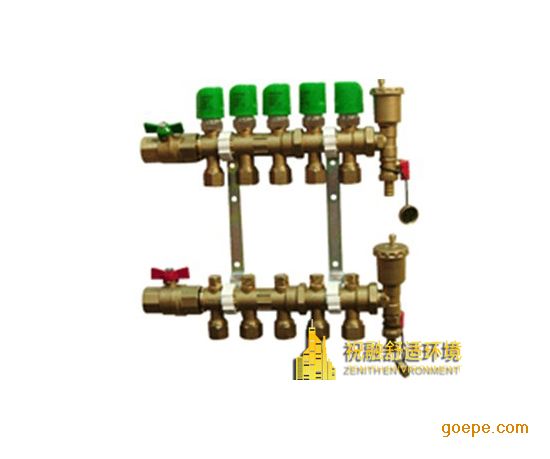

Menred地暖集分水器分水管中各回路内置平衡阀，可在各回路管长不同时，保证各回路之间的水力平衡。

Menred地暖集分水器集水管各回路中内置调节阀，安装热电驱动器TWA-A后，可实现自动控制。

Menred地暖集分水器的预调及控制功能均在集水管内。

▌ 产品展示 / PRODUCT

▌ 集分水器介绍 /

集分水器又名分集水器是由集水器和分水器组合而成的水流量分配和会集装置。分水器是将一路进水分散为几路输出的设备，而集水器是将多路进水汇集起来在一路输出的设备。结构由主管、分路支管、排污口、排气口、压力表、温度计等组成直径较大的筒体上装有人孔或手孔，材质由碳钢板卷制，或无缝钢管制作而成，能承受一定压力，属于压力容器类*制造，外表面做防腐或保温处理。集分水器的筒体上根据需要连接多个进出水管，可将各路水汇集或将一路水分流，筒体上装有压力表或温度计，可方便观察筒体内水流状态。筒体的下端部装有排污口，用于清洗筒体时的污水流出.其型号多为DN2000-DN1500不等。它一方面将主干管的水按需要进行流量分配，保证各区域分支环路的流量满足负荷需要，同时还要将各分支回路的水流汇集，并且输入回水主干管中，实现循环运行。其回水再利用，可达到更节能的效果，可以同时满足供热与制冷的需要，其广泛应用于锅炉、中央空调、工业循环冷却水系统、热水系统。它区别于热交换机组、真空脱气机等其他空调系统里面的产品，分集水器主要用于水路系统。

▌技术创新 /

1、严格按照国家标准图集《05K232分集水器分汽缸》设计制作，筒体壁厚达到要求。

2、根据实际使用情况，优化压力表及温度计接口，便于安装使用，测温准确。

3、根据各接管法兰，选用蝶阀专用法兰或者平焊法兰，确保法兰与对应阀门的匹配，法兰与阀门接触面积大，强度高，少泄露。

4、所有焊接接口均打磨光滑，出厂前压力试验超过国家标准，确保稳定运行。

5、出厂前做水压试验,确保产品使用过程中无泄露。

6、可根据用户需要设计集分水器尺寸,确保使用效果。

▌计算方法 /

1、筒体直径比汽水总管的直径大两号以上。

2、一般可按流经筒体流速计算得出，水的流速一般取0.1m/s------1.0m/s.

3、筒体长度L根据接管的个数，直径大小，管间距来计算：

L=130+L1+L2+L3+Li+120+2h

筒体需要保温时l=d1+d2+120

筒体不需要保温时l=d1+d2+80

4、筒体上的疏水管及排污管的方位由工程设计决定。

▌注意事项 /

1、支架安装高度由工程设计人员决定，但不得超过1000mm,支架安装前应做防腐处理。

2、支架安装应满足筒体热胀冷缩的要求，应一端固定，另一端采用活动或滑动支架，确保支架工作状态下的热胀冷缩。

3、工作压力超过1.0MPa时，在分集水器筒体和压力表之间应安装阀门。压力表和阀门规格根据工艺设计选定。

▌应用范围 /

1、 蒸汽或热水锅炉房的蒸汽、冷凝水、的分配和集中

2、 空调机房冷水的分配和集中

3、 工业厂房中高低压蒸汽、冷凝水、热水、冷却循环水的分配和集中
